使用ATI Tray Tools (ATT)管理顯卡時脈

前言.為何要使用ATI Tray Tools
  (1)ATI顯卡的PowerPlay功能以使用率來決定時脈，來達到省電的目的。然而在遊戲中，可
     能會出現暫時使用率降低，而後突然升高的情形(例如敵兵大量湧出)，此時顯卡雖立即反
     應而回復全速，但是那瞬間的頓感可能就足以決定勝負(最常聽到的就是射擊遊戲玩家的
     抱怨)。
  (2)然而為此關閉PowerPlay，使永遠保持全速，則又耗電且高溫。
     (請不要如此做，盡力去節省能源，是每個地球公民的共同責任)
  (3)為此ATI Tray Tools (ATT)提供理想的折衷方案：使顯卡在遊戲中保持全速，而在視窗環
     境下保持待機。這是用ATT取代CCC的最主要理由。
  (4)另外由於ATT可以完全取代CCC，所以只需要安裝顯卡的純驅動，不用安裝相對較耗資
      源的CCC，並可避免部分CCC導致的系統不穩。

1.下載並安裝ATI Tray Tools
  http://tinyurl.com/cfygmo
  →各版本完整的載點，作者Ray Adams自己的空間(所以應該是安全的)
  →請慎選版本後再安裝，因為有人說移除上會遇到困難..
  http://downloads.guru3d.com/download.php?det=733
  →Guru3D的載點
  http://forums.guru3d.com/forumdisplay.php?f=52
  →Guru3D的ATT Beta討論區

2.中文化
  http://forum.coolaler.com/showthread.php?t=188509
  把下載後的檔案解壓縮(Taiwan.ini)後放到安裝程式下的Ing資料夾內即可
  (不是很建議 由於作者是針對舊版中文化 所以用在新版可能會出現問題)

3.General Options設定(以下是以1.6.9.1382示範)
  (1)右鍵點選右下角的ATI Tray Tools→Tool & Options→General Options

  (2)確定Load with windows已勾選

  (3)如果以後連右下角圖示都不想看到，可以勾選Hide tray icon on load
  (4)若剛剛有安裝中文化檔，可以把語言改為Taiwan
  (5)選擇Advanced

  (6)在Advanced下，請不要取消limits，會使顯卡記憶體時脈限制在1000以下

      如果想要超頻50%以上或降頻20%以上，請自行設定%
      (我的設定：超頻降頻皆80%)
  (7)設定完後選Ok

  (8)若有安裝中文化，重新啟動程式中文化才會出現

4.設定2D及3D下的時脈與電壓
  (1)右鍵ATI Tray Tools→Hardware→Overclocking Settings
      (中文化：右鍵ATI Tray Tools→硬件→超頻設置)
  (2)首先設定3D檔案(顯卡全速的設定)

      a.請自行依據顯示卡的預設值來設定遊戲時的電壓與時脈
         (原本HD4830全速預設值：電壓1.120/核心575/顯存1000)
         (微調後自訂的全速設定：電壓1.082/核心600/顯存1000)
      b.勾選Include clocks in profile(中文化：保存頻率設置到配置文件)
      c.選擇Apply(中文化：應用)，使Apply呈現灰底狀態
      d.選擇儲存檔案，名稱自訂(我的名稱：3D)
         Save profile for GPU=600(核心頻率) and MEM=1000(顯存頻率)

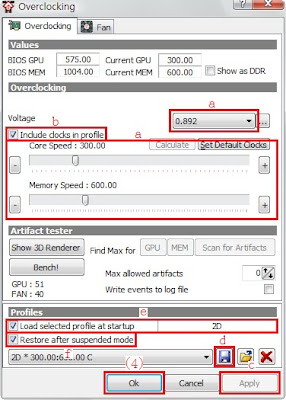

  (3)再設定2D檔案(顯卡待機的設定)

     a.請自行依據顯示卡的預設值來設定待機時的電壓與時脈

        (原本4830待機預設值：電壓1.044/核心500/顯存750)

        (微調後自訂的待機設定：電壓0.892/核心300/顯存600)

     b.勾選Include clocks in profile(中文化：保存頻率設置到配置文件)

     c.選擇Apply(中文化：應用)，使Apply呈現灰底狀態
     d.選擇儲存檔案，名稱自訂(我的名稱：2D)
        Save profile for GPU=300(核心頻率) and MEM=600(顯存頻率)
     e.勾選Load selected profile at startup(中文化：啟動時加載所選的配置)

        後面應該會出現2D(或者自訂的待機設定檔名稱)
      f.勾選Restore after suspended mode(中文化：休眠模式後恢復)

  (4)選擇Ok(中文化：確定)

5.設定2D/3D自動管理時脈
  (1)右鍵ATI Tray Tools→Hardware→Auto Overclocking
      (中文化：ATI Tray Tools→硬件→自動超頻)

  (2)勾選Enable auto 2D/3D overclocking(中文化：激活2D/3D模式自動超頻)
  (3)設定3D和2D時要讀取的設定檔，選擇剛剛設好的設定檔(我的名稱：3D和2D)
  (4)按確定，如此便完成所有設定

6.監控顯卡時脈及溫度(非必要)
  (1)右鍵ATI Tray Tools→Hardware→Monitoring Graphs
      (中文化：右鍵ATI Tray Tools→硬件→監控圖表)
  (2)Add→Sources(中文化：添加→源)
     選擇欲監控的項目(同質性的放在一起會比較清楚，例如頻率一組、溫度一組)
     以下為我的設定，僅供參考：
     a.GPU Clocks(核心頻率) + Memory Clocks(顯存頻率) + VDDC by driver(電壓)
     b.DISPIO(核心溫度) + MEMIO(顯存溫度) + SHADERCORE(供電模組?)
     c.Main CPU Usage(CPU使用率) + GPU Activity %(GPU使用率)
  (3)如圖，核心時脈從遊戲時的600/1000，降為關閉遊戲後的300/600，代表設定成功

  (4)另外也可用Rivatuner、GPU-Z、EVEREST監控時脈變化，來確認設定是否正確運作

點擊可放大(Send to tray可以將之縮小到右下角圖示)

7.備註
  (1)請謹慎設定時脈與電壓！
      使用前務必先了解自己顯卡的預設時脈跟電壓，並且在設定時酌量增減，以免損壞顯卡
      尤其提高電壓時務必要小心(要得知自己顯卡的預設值，可以看CCC或者查詢網路資料)
  (2)熟悉這個軟體後...CCC就可以丟一邊了，只需灌純驅動+ATT
  (3)此軟體還可以調整風扇轉速，但我的顯卡並不支援所以沒有設定
  (4)設定Game Profiles(遊戲檔案)(非必要)
     在絕大部分的情形，Auto Overclocking都會自動運作，但是不明原因而使部分遊戲無法在
     運行時自動切換為全速(也就是從頭到尾都保持待機...)，此時只好另外設定Game Profiles
     強制其切換2D/3D模式

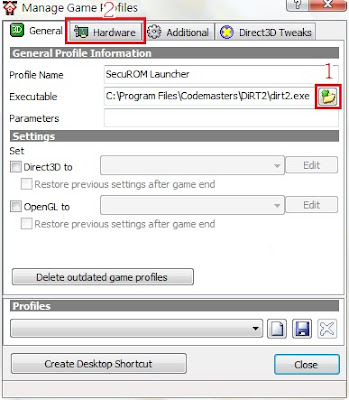

     a.右鍵ATI Tray Tools→Game Profiles→Manage Profiles→General

     b.在General下，Executable開啟遊戲的執行檔(.exe)
       (例如：C:\Program Files\Codemasters\DiRT2\dirt2.exe)
     c.選擇Hardware

     d.在Hardware下，選擇Take no action，把Before跟After都改為Use auto 2d/3d
     e.選擇儲存檔案
      f.選擇Create Desktop Shortcut(在桌面建立捷徑)，設定完成
     g.用桌面新建立的捷徑進行遊戲，就可以確保遊戲時2d/3d的自動切換
     h.也可以選擇Manual overclocking

        把Before改為3D(全速設定檔)，把After改為2D(待機設定檔)，其他步驟同上
        這個方法的應用是，可以將不同的應用程式的Before設定為特殊用途的設定檔
        (例如將播放程式的Before設定成介於全速與待機間的電影設定檔)
        (其實不太需要，解碼主要依賴CPU)
  (5)在1.6.9.1382下，Dragon Age(闇龍紀元)與ATT的Auto Overclocking有發生衝突Bug
      解決方法：暫時取消Auto Overclocking，改以手動選擇設定檔(不知道新版是否修正)
